دستگاه ژل داکیومنت (Gel Documentation System) یک سیستم پیشرفته تصویربرداری از ژلهای الکتروفورزی DNA، RNA و پروتئین است که فراتر از مشاهده ژل عمل میکند. هدف اصلی این دستگاه، ثبت دقیق، تحلیل کمی و مستندسازی علمی قابل استناد است. بهطوری که تصاویر تولید شده در گزارشهای آزمایشگاهی، پایان نامهها و مقالات علمی قابل دفاع با تکرارپذیری بالا باشند.
ژل داک در محیطهای تحقیقاتی، تشخیصی و آموزشی کاربرد دارد. در ادامه به بررسی کامل اجزا، اصول کارکرد و راهنمای جامع آزمایشگاهی این دستگاه میپردازیم.
ژل داکیومنت، سیستم تصویربرداری و ثبت نتایج ژل الکتروفورز است که خروجی آن مشاهده و به دادههای قابل ارائه در گزارش، مقالات یا پرونده QC تبدیل میشود. ژل داک تنها یک دوربین ساده نیست. بلکه مجموعهای هماهنگ از اجزایی است که امکان ارائه و تحلیل علمی نتایج را فراهم میکند. ژل داک به ما کمک میکند تنها با مشاهده کیفی ژل به تحلیل علمی و عددی دقیق دست پیدا کنیم.

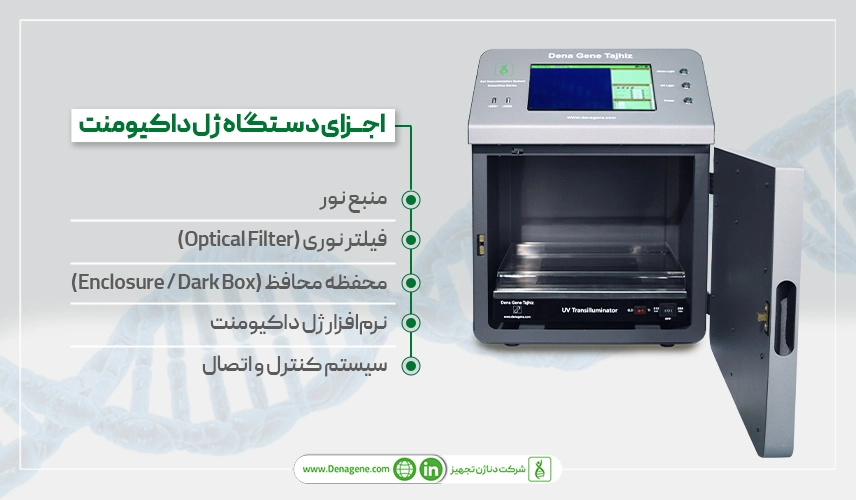

دستگاه ژل داکیومنت تنها یک دوربین بر روی جعبه نیست. کیفیت تصویر و اعتبار دادهای که از دستگاه میگیرید کاملا وابسته به ترکیب و کیفیت هر جزء از دستگاه است.
منبع نور وظیفه تحریک فلورسانس رنگهایی مانند Ethidium Bromide، SYBR Green و Coomassie را بر عهده دارد تا باندها قابل مشاهده شوند. انتخاب طول موج مناسب و یکنواختی نور از مهمترین عوامل کیفیت تصویر است. در دستگاه ژل داک دناژن، فیلترهای نوری به صورت بهینه و قابل انتخاب قرار داده شده تا تصویر نهایی با پس زمینه پایین (Low Background) ثبت شود و دقت تحلیل باندها افزایش پیدا کند.
|
نوع نور |
طول موج تقریبی |
کاربرد |
مزایا |
معایب |
|
UV Light |
≈ 365 nm |
رنگهایی مثل Ethidium Bromide |
روش کلاسیک و حساس برای مشاهده DNA |
UV قوی میتواند به DNA آسیب بزند و برای کاربر خطرناک است |
|
Blue / Green LED |
حدود nm 470–530 |
رنگهای ایمنتر مانند SYBR Safe و GelGreen |
ایمنتر، مناسب کار طولانیمدت، نور یکنواخت، برای استانداردهای آزمایشگاهی کافی |
ممکن است برای برخی رنگهای قدیمی مناسب نباشد |
|
White Light |
طیف مرئی کامل |
رنگهای مانند Coomassie Brilliant Blue |
مناسب برای رنگهای غیر فلورسنت، بدون نیاز به فیلتر خاص |
حساسیت کمتر نسبت به روشهای فلورسنت |
در نظر داشته باشید که منابع نور UV با شدت بالا میتوانند باعث Overexposure یا سوختن باندهای کم غلظت شوند. در حالی که نور ناهمگن یا ضعیف باعث میشود باندهای واقعی دیده نشوند. درنتیجه تنها نوع نور مهم نیست بلکه کنترل شدت و یکنواختی نیز بسیار مهم است. بنابراین در خرید ژل داک به این نکته توجه داشته باشید.
مطابق مقاله Bio-Rad:
“WHEN YOU ARE IMAGING A GEL OR BLOT, THE SENSOR INSIDE OF THE CAMERA CONVERTS LIGHT TO ELECTRICAL SIGNALS. … THE QUALITY OF THE FINAL IMAGE WILL BE LIMITED BY THE WEAKEST LINK OF THE IMAGING SYSTEM.”
وقتی در حال تصویربرداری از یک ژل یا بلات هستید، سنسور داخل دوربین نور را به سیگنالهای الکتریکی تبدیل میکند. … کیفیت نهایی تصویر به ضعیفترین بخش سیستم تصویربرداری محدود خواهد شد.
این جمله یعنی کیفیت تصویر، هرچقدر هم نرمافزار یا اپتیک خوب باشد، در نهایت وابسته به عملکرد اجزای اصلی سیستم به ویژه دوربین تصویر برداری است و اگر یکی از اجزا ضعیف باشد، همان عامل، کیفیت نهایی را محدود میکند. عدم وجود نویز در تصویر برای تحلیل کمی و ارائه گزارش از نکات کلیدی است.
در آزمایشگاه، در بسیاری از سیستمهای ضعیف، باندها دیده میشوند اما قابل مقایسه یا اندازهگیری نیستند که همین موضوع برای گزارش یا ارائه مقاله علمی مشکل ساز میشوند.
وظیفه فیلترهای نوری حذف نور مزاحم و عبور دادن فلورسانت واقعی است. انتخاب صحیح فیلتر وابسته به نوع رنگ مورد استفاده شما است. اگر فیلتر ضعیف باشد، پسزمینه تصویر روشن میشود، تفکیک باندها سخت میشود و تحلیل کمی غیرقابل اعتماد خواهد بود.
به این نکته توجه کنید که این جزء معمولا در مشخصات فنی کمتر مورد توجه قرار میگیرد، اما در عمل تأثیر مستقیم بر دقت آنالیز دارد.
این بخش در دستگاه تنها جعبهای برای قرار دادن ژل نیست و نقش حقیقی آن، جلوگیری از ورود نور محیط هنگام تصویر برداری، حفاظت کاربر از نور UV و ایجاد شرایط ثابت برای تکرارپذیری نتایج است. بدون یک محفظه استاندارد، حتی نور فلورسنت آزمایشگاه میتواند روی تصویر نهایی تأثیر بگذارد و نتایج را تغییر دهد.
نرمافزار نقطهای است که ژل داک را از یک دستگاه عکاسی به ابزار تحلیل علمی تبدیل میکند. کارکردهای کلیدی این بخش از دستگاه شامل تنظیم نوردهی و کنتراست مناسب نسبت به نمونه، تشخیص اتوماتیک باندها، اندازه گیری شدت، گزارش استاندارد برای مقالات علمی و ذخیره دادهها است.
هنگام خرید دستگاه، ممکن است دوربین خوب و نور مناسب باشد اما نرمافزار ضعیف باعث میشود باندها قابل دیدن باشند اما قابلیت گزارشدهی نداشته باشند که برای بسیاری از ارائهها یا پایاننامهها بخش اساسی تصمیمگیری است. نرم افزار سیستمهای دناژن کاملا شخصی سازی شده و هماهنگ با سخت افزار به شما کمک میکند تا بهترین نتیجه را داشته باشید.
این بخش رابط بین کاربر و دستگاه است و شامل قابلیتهای زیر میشود.
1. نمایش زنده تصویر ژل
2. ذخیره سازی دادهها
3. اتصال به کامپیوتر یا نمایشگر
4. پایداری در کار مداوم
در آزمایشگاههای شلوغ، اگر تصویر بهسادگی قابل مشاهده نباشد یا انتقال داده پیچیده باشد، سرعت کل فرآیند کاهش پیدا میکند و خطای اپراتوری زیاد میشود. سادگی این بخش به طور مستقیم بر بهره وری تأثیر میگذارد.
وقتی صحبت از اعتبار داده و قابل ارائه بودن نتایج (برای دفاع، مقاله، یا گزارش) میشود، آنچه تعیین کننده است نه فقط اسم دستگاه، بلکه هماهنگی واقعی اجزا و توانایی پاسخ به نیاز آزمایشگاهی است. در این قسمت داشتن گارانتی محصولات، خدمات پس از فروش و پشتیبانی اهمیت پیدا میکند. برای اطلاع از این شرایط ویژه با کارشناسان ما در ارتباط باشید.
ژل داک، یک زنجیره دقیق از فرآیندهای نوری، اپتیکی و پردازش دیجیتال است که سیگنال فلورسانس بسیار ضعیف را به یک تصویر قابل استناد تبدیل میکند.
در اولین مرحله، ژل الکتروفوز(حاوی DNA، RNA یا پروتئین رنگ آمیزی شده) روی سطح تصویر برداری قرار میگیرد. منبع نور دستگاه طول موج مشخصی را تولید میکند و باعث تحریک مولکلولهای رنگ میشود. این عمل باعث انتشار نور فلورسانس از باندها میشود که مبنای تشکیل تصویر است.
کنترل شدت نور و یکنواختی تابش نقشی بسیار مهم در جلوگیری از اشباع سینگال دارد. در نظر داشته باشید که اگر شدت نور به درستی تنظیم نشود، باندها بیش از اندازه روشن میشوند، (Overexposure) یا باندهای با غلظت کم اصلا دیده نمیشوند. در بسیاری از موارد کاربران این موضوع را به کیفیت ژل نسبت میدهند؛ در حالی که ریشه آن در تنظیم نادرست نور یا کیفیت منبع نور ژل داک است.
پس از تحریک فلورسانس، نور منتشر شده از باندها باید از فیلترهای اپتیکی عبور کند. فیلترهای اپتیکی وظیفه حذف طول موج تحریک کننده، عبور نور فلورسانس واقعی از باندها و افزایش نسبت سینگال به نویز را دارند.
کیفیت فیلتر به طور مستقیم بر روی کنتراست باندها تاثیر میگذارد. در سیستمهای ضعیف پسزمینه ژل روشن، باندها محوتر و تفیکیک باندهای نزدیک سخت است حتی اگر باند واقعی نیز وجود داشته باشد، به دلیل بک گراند بالا درست تفکیک نمیشود.
پس از عبور نور از فیلتر، نور فیلترشده به سنسور دوربین میرسد و تصویر وارد مرحله ثبت دیجیتال میشود. بر اساس اطلاعات سایت Bio-Rad Laboratories، وجود 3 عامل بسیار حیاتی هستند:
1. حساسیت بالا در نور کم
2. دامنه دینامیکی مناسب
3. یکنواخت بودن سنسور بدون ایجاد نویز
دو ژل با شرایط کاملا یکسان، در دو دستگاه گوناگون میتوانند خروجی بسیار متفاوتی دهند.این موضوع به ژل داک برنمیگردد و به خاطر محدودیت دوربین در ثبت باندهای کمغلظت یا دامنه دینامیکی پایین است که باعث فشرده شدن اطلاعات نوری میشود و درنهایت در این قسمت کارشناس آزمایشگاه متوجه مشکل تکرار پذیری دستگاه خواهد شد.
در مرحله پردازش تصویر، تصویر خام ثبت شده وارد نرمافزار میشود. در این مرحله داده نوری تبدیل به داده علمی میشود و اطلاح نوردهی، تنظیم کنتراست، حذف نویز، تعیین ناحیه باندها، اندازه گیری شدت باندها و مقایسه کمی و عددی نمونهها صورت میگیرد. اگر کیفیت تصویر ژل برای شما مهم است و میخواهید نسبت به نتایج خود اطمینان داشته باشید، مشخصات اپتیکی و سیستم تصویربرداری ژل داک دناژن را بررسی کنید.
ژل داک تنها برای دیدن باندها نیست؛ بلکه برای تحلیل، مقایسه و مستندسازی است. اگر نرمافزار مورد استفاده محدود باشد:
بسیاری از کاربران پس از خرید دستگاه متوجه میشوند با وجود مناسب بودن سخت افزار، نرمافزار اجازه تحلیل پیشرفته یا خروجی استاندارد را نمیدهد.
در مرحله نهایی تصویر به صورت دیجیتال ذخیره میشود. این تصویر نباید اشباع شده باشد، تنظیمات نباید باعث حذف اطلاعات شوند و همچنین فایل باید با کیفیت کافی و بدون فشرده سازی مخرب ذخیره شود. توجه کنید، خروجی ژل باید در گزارش آزمایشگاهی، پایان نامه، مقالات علمی و پروندههای QC قابل ارائه و دفاع باشد.

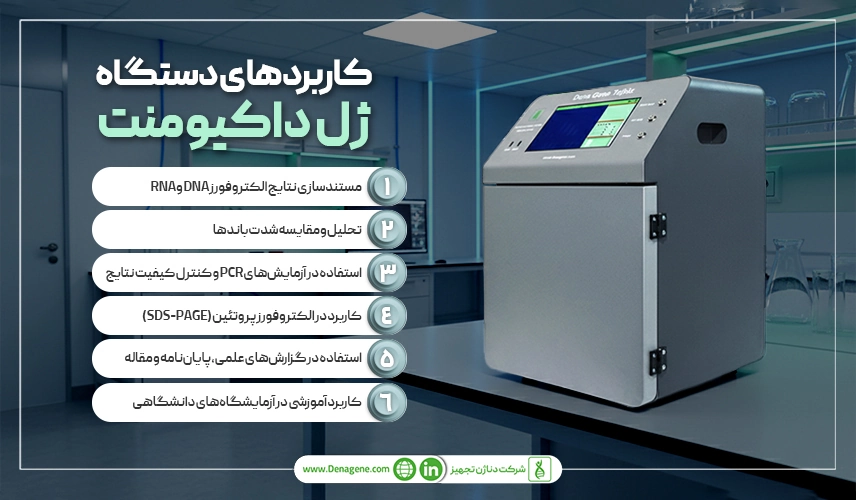

همان طور که اشاره کردیم دستگاه ژل داکیومنت یک سیستم یکپارچه برای تصویربرداری و آنالیز ژلهای الکتروفورزی است. در ادامه، کاربردهای ژل داک را بر اساس نیاز واقعی آزمایشگاهها دستهبندی کردهایم.
یکی از اساسیترین کاربردهای سیستم ژل داک، ثبت و ذخیره تصاویر ژل آگارز پس از الکتروفورز DNA و RNA است. این مستندسازی برای اهدافی مانند آرشیو نتایج آزمایشگاهی، مقایسه چند نمونه در یک شرایط مشخص و استفاده در گزارشهای رسمی استفاده میشود.
همچنین بر اساس راهنمای کاربردی Thermo Fisher Scientific، در مواردی که باندها کمغلظت هستند، سیستم تصویربرداری با نور کنترل شده و دوربین حساس امکان ثبت دقیقتری نسبت به مشاهده چشمی فراهم میکند.
چهزمانی به ژل داک احتیاج داریم؟
1. زمانیکه باند کمغلظت است و بهسختی با چشم دیده میشود.
2. وقتی چند نمونه باید با هم مقایسه شوند.
3. هنگامی که نتیجه باید ذخیره و گزارش شود، نه تنها دیده شود.
اگر در حال تجهیز یا ارتقا آزمایشگاه خود هستید، توجه داشته باشید که ژل داک مکمل مستقیم دستگاه الکتروفورز است و مرحله جداسازی را به تحلیل دقیق و قابل ارائه تبدیل میکند. برای مشاهده مدلها و دریافت مشاوره تخصصی خرید الکتروفورز با ما در ارتباط باشید.
سیستمهای ژل داک، امکان اندازه گیری شدت باندها (Band Intensity Measurement) و مقایسه کمی یا نیمهکمی نمونهها را فراهم میکنند. این قابلیت در کاربردهای مانند مقایسه بیان ژن در شرایط گوناگون، بررسی موفقیت مراحل pcr، مقایسه نمونه و ارزیابی Knockdown یا Overexpression استفاده میشود.
اگر سیستم و نرم افزار آن مناسب نباشد، اختلاف شدت باندها قابلیت اندازهگیری دقیق ندارد، تحلیلها تنها به شکل ظاهری هستند و داده برای مقالات علمی قابل استناد نیستند. برای کارشناس آزمایشگاه این به معنی زیر سوال رفتن تمامی دادهها و برای مدیر خرید به معنی هزینه برای دستگاهی است که قابلیت تحلیل دقیق و درست ندارد.
در بسیاری از آزمایشگاههای ملکولی، دستگاه ژل داکیومنت نقش مرحله تایید پس از مراحل ازمایش pcr را دارد. کاربردهای دستگاه در این مرحله شامل تأیید اندازه قطعه تکثیرشده، شناساییprimer-dimer، شخیص باندهای غیر اختصاصی و بررسی وجود آلودگی میشود.
در بسیاری از موقعیتهای آزمایشگاهی مشکل از PCR نیست. بلکه کیفیت پایین تصویر ژل باعث تفسیر نتایج اشتباه میشود و باند ضعیف ممکن است به عنوان عدم تکثیر تفسیر شود. درحالی که ثبت تصویر به درستی صورت نگرفته است.
اگر دقت، حساسیت و تکرارپذیری نتایج برای آزمایشگاه شما اهمیت دارد، زمان استفاده از یک سیستم تصویربرداری مطمئن رسیده است. دستگاه ژل داک شرکت دناژن تجهیز، با بهره گیری از دوربین حساس و نور یکنواخت کنترل شده، امکان ثبت دقیق باندهای کمغلظت را فراهم میکند و خطای تفسیر را به حداقل میرساند.
در آزمایشگاههای بیوشیمی و پروتئین، این دستگاه برای برای تصویربرداری از ژلهای SDS-PAGE رنگآمیزیشده با Coomassie یا Silver stain نیز استفاده میشوند. ثبت دقیق ژلهای پروتئینی برای مقایسه، خلوص یا تخریب پروتئین ضروری است. در این کاربرد کنتراست تصویر، یکنواختی نور زمینه و حذف بازتابهای ناخواسته باعث افزایش کیفیت تحلیل میشوند. در این مرحله، کنتراست تصویر و کیفیت فیلترنوری اهمیت بیشتری نسب به عدد رزولوشن دارد.
اگر قصد انجام SDS-PAGE و آنالیز دقیق باندهای پروتئینی را دارید، انتخاب و خرید الکتروفورز عمودی ضروری است. زیرا تنها این ساختار امکان اجرای ژل پلیآکریلآمید و ثبت باکیفیت ژلهای رنگآمیزیشده با Coomassie یا Silver stain را فراهم میکند. برای آزمایشگاههای بیوشیمی و کنترل خلوص پروتئین، مدل عمودی یک انتخاب تخصصی و هدفمند است.
از اساسیترین کاربردهای دستگاه ژل داک، تولید خروجی قابل ارائه است. تصاویر ارائه شده باید رزولوشن کافی، فاقد اشباع بیش از اندازه، کنتراست مناسب و قابلیت ذخیره در فرمتهایی بدون افت کیفیت را داشته باشند. این موضوع اهمیت ویژهای در گزارشات آزمایشگاه تشخیصی، پایان نامه تحصیلات تکمیلی و مقالات علمی دارد.
تصویری که تنها در نگاه خوب است الزاما برای چاپ یا داوری علمی قابل قبول نیست. بسیاری از پژوهشگران هنگام سابمیت مقاله خود متوجه میشوند تصویر ژل، از نظر کیفیت یا استاندارد انتشار، دچار مشکل است و این به معنای تکرار آزمایش، مصرف دوباره موارد و اتلاف وقت است.
سیستمهای ژل داک در محیطهای آموزشی برای آموزش اصول الکتروفورز، نمایش زنده نتایج، مقایسه خروجی دانشجویان و ذخیره نتایج جهت بازبینی مورد استفاده قرار میگیرند. قابلیت نمایش تصویر بهصورت دیجیتال و ذخیره آن برای تحلیل بعدی، یکی از مزایای کاربرد آموزشی این سیستمها بهشمار میرود. مستندسازی تصویری ژل به دانشجویان کمک میکند:
ژل داک یک سیستم یکپارچه است. این دستگاه ترکیبی از منبع نور کنترل شده، فیلتر اپتیکی دقیق، دوربین با حساسیت بالا، محفظه ایزوله و نرمافزار تحلیلی است. تمرکز آنها بر هماهنگی اجزا و نه تنها مشخصات عددی یک بخش است. انتخاب دستگاه باید بر اساس نوع کاربرد (DNA، RNA، پروتئین)، استانداردهای انتشار علمی و حجم کاری آزمایشگاه انجام شود. برای دریافت مشاوره تخصصی و انتخاب سیستم ژل داک متناسب با نیاز آزمایشگاهتان، با کارشناسان دناژن در ارتباط باشید.
